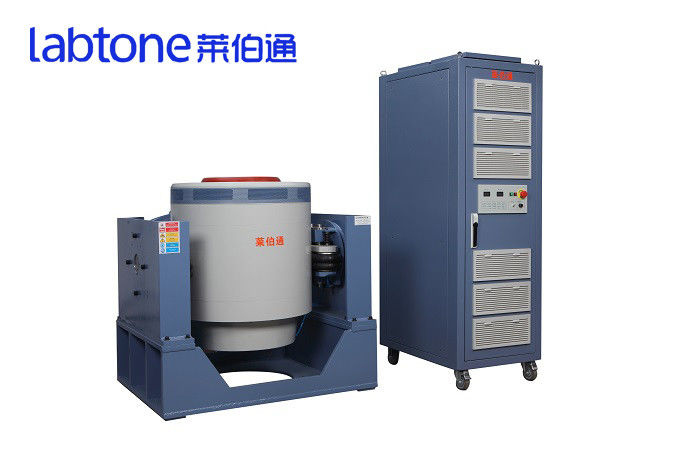

เครื่องสั่นสะเทือนตอบสนอง MIL STD 810G และ MIL STD 202H

วิธีการเลือกระบบทดสอบสั่น

ก่อนที่จะทําการทดสอบการสั่นสะเทือน พิจารณาว่าการทดสอบชนิดใดที่จําเป็นต้องดําเนินการ ขึ้นอยู่กับผลิตภัณฑ์ที่กําลังทดสอบและข้อมูลที่ต้องการ พิจารณาเช่นกันว่ามีตัวอย่างกี่ตัวประเภทของเครื่องประดับ, ปริมาตรและจุดหยุด

การค้นหาระบบที่เหมาะสมในการดําเนินการทดสอบเฉพาะอย่างยิ่งบนตัวอย่างเฉพาะอย่างยิ่งมีส่วนเกี่ยวข้องกับ 3 ขั้นตอนที่แตกต่างกัน

1. กําหนดช่วงความถี่ของการทดสอบและการเคลื่อนไหวสูงสุด (ความเร่ง ความเร็วและการย้าย) จากรายละเอียดการทดสอบหรือ Classical Shock ตัวอย่างเช่น) คุณจะดําเนินการคํานวณที่แตกต่างกันเพื่อบรรลุนี้.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s center. อาจต้องใช้เครื่องขยายหัวและ/หรืออุปกรณ์ติดตั้งอื่น ๆ การกําหนดน้ําหนักของอุปกรณ์เสริมดังกล่าวรวมทั้งอุปกรณ์ติดตั้งทั้งหมด
3. ดูรายละเอียด Shaker ของระบบทดลอง พิสูจน์ว่ามวลของ DUT และอุปกรณ์ติดตั้งใด ๆ ต่ํากว่าภาระสภาพสติกสูงสุดของ shakerตรวจสอบว่า DUT (หรือฮาร์ดแวร์การติดตั้งของมัน) สามารถ bolted ไปยัง armature shaker หรือหัวขยาย. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. คูณมวลเคลื่อนไหวทั้งหมดกับความเร่งที่กําหนดในขั้นตอนที่หนึ่งเพื่อคํานวณแรงที่จําเป็น พิสูจน์ช่วงความถี่การทดสอบที่กําหนด, กําลัง, ความเร่งสูงสุดความเร็วสูงสุดและความเร็วสูงสุดที่ต้องการโดยการทดสอบและ DUT ทั้งหมดที่ต่ํากว่าระดับการทํางานที่ตรงกันของระบบ shaker เลือกถ้ามันเป็นจริง, เครื่องสั่นที่เลือกจะยอมรับ. ถ้าไม่, เครื่องสั่นที่แข็งแรงกว่าจะเรียกร้อง.

มาตรฐานที่ใช้

MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS เป็นต้น

อุตสาหกรรมที่ใช้ได้:

อุตสาหกรรมรถยนต์ อิเล็กทรอนิกส์ ท้องอากาศ เรือโทรคมนาคม ปิปโตอิเล็กทรอนิกส์ เครื่องมือ เป็นต้น

ลักษณะ:

• ความแข็งแกร่งของระบบแขวนและการนําเคลื่อนไหวเชิงเส้น ความสามารถในการแบกหน่วยที่แข็งแกร่ง ฟังก์ชันการนําที่ดี ความมั่นคงสูง
• ผลงานที่สมบูรณ์แบบในการเปลี่ยนแปลงระดับเสียง
• ประสิทธิภาพสูงในการแปลงพลังงาน D Class, 3 - Sigma ปัจจุบันสูงสุด, ให้การปรับปรุงการบริโภคพลังงานและการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุง
• การวินิจฉัยและการป้องกันโซ่ด้วยการทดสอบตัวเองอย่างรวดเร็ว ความปลอดภัยและความน่าเชื่อถือสูง
• เครื่องก๊าซกระเป๋าระบายอากาศการแยกความอ่อนแอ จัดการตารางสั่นสะเทือนโดยไม่ต้องมีพื้นฐานพิเศษ
• การใช้งานที่แตกต่างกันบนตารางแนวตั้งและแนวราบ
• การทํางานง่ายสําหรับตัวควบคุม

หลักการทํางาน:

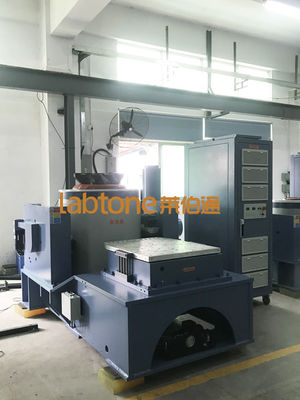

โรงงาน:

แท็ก

โต๊ะทดสอบการสั่น,

อุปกรณ์ห้องปฏิบัติการสั่น,

อุปกรณ์ทดสอบบรรจุ
