รายละเอียดสินค้า:
|
| แรงสุ่ม:: | 55kg.f (550n) | ความเร็วสูงสุด:: | 160 มม./วินาที |
|---|---|---|---|
| การเร่งความเร็วสูงสุด ::: | 30 กรัม | การกระจัดสูงสุด (pp): | 20 มม |
| วิธีการระบายความร้อน:: | การเย็นอากาศ | น้ําหนักของอ้อม: | 1.7 กก |
| ช่วงความถี่: | 5 ～ 5000Hz (มีความถี่มากขึ้น) | เหนือมิติทั้งหมด: | 445 มม. l x 333mm d x 203mm h |
| เน้น: | ระบบการทดสอบสั่นสะเทือนแรงไซน์,ระบบทดสอบสั่นสะเทือนของเครื่องเร่ง,ระบบทดสอบการสั่นสะเทือน 500N |
||

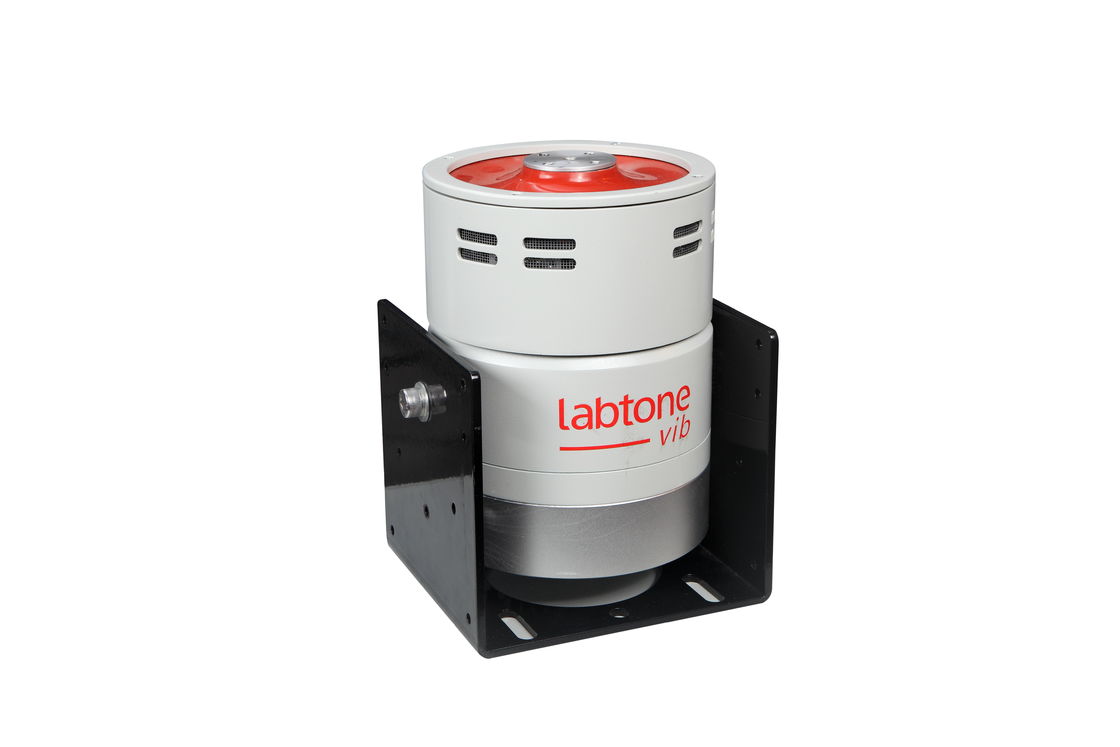

ระบบทดสอบการสั่นสะเทือนแบบมินิไทป์
ด้วยน้ำหนักเบา ขนาดเล็ก เคลื่อนย้ายสะดวก โต๊ะสั่นสะเทือนมาตรฐานรุ่น ET series ถูกนำไปใช้อย่างแพร่หลายในการสอบเทียบเซ็นเซอร์วัดความเร่ง การทดสอบการสั่นสะเทือน การทดสอบความล้า และการทดสอบอิมพีแดนซ์เชิงกลของชิ้นส่วนขนาดเล็ก ในขณะเดียวกัน ET series ยังสามารถใช้สำหรับการเรียนการสอน การวิจัยทางวิทยาศาสตร์ และห้องปฏิบัติการได้อีกด้วย
การทดสอบการสั่นสะเทือนเป็นกระบวนการกระตุ้นหรือกระแทกชิ้นส่วนหรืออุปกรณ์บางอย่างเพื่อสังเกตปฏิกิริยาในสภาพแวดล้อมจริง การทดสอบการสั่นสะเทือนถูกนำไปใช้อย่างแพร่หลายในหลายสาขา ตั้งแต่แผงวงจรไฟฟ้า เครื่องบิน เรือจรวด ขีปนาวุธ รถยนต์ เครื่องใช้ในครัวเรือน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
Labtone สามารถเสนอข้อเสนอการสั่นสะเทือนและการทดสอบทั้งหมด และจัดหาใบรับรองคุณภาพของผลิตภัณฑ์ให้คุณตามมาตรฐานระดับชาติและนานาชาติ รวมถึงมาตรฐาน GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC และ ASTM
| รายการ | การกำหนดค่า | จำนวน |
| 1. | การสั่นสะเทือนshaker | |
| A005S12 Shaker | 1 ชุด | |
| Head Expander VT40CM | 1 ชุด | |
| 2. | เครื่องขยายเสียงแบบสวิตช์ดิจิทัล | |
| PA501EF Power Amplifier | 1 ชุด | |
| 3. | ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล | |
| หน่วยหลักของตัวควบคุมการสั่นสะเทือนแบบดิจิทัล | 1 ชุด | |
| เซ็นเซอร์วัดความเร่งของระบบ | 1 ชิ้น | |
| แผ่นดิสก์ติดตั้งซอฟต์แวร์ควบคุม | 1 ชุด | |
| 4. | อุปกรณ์เสริมที่แนบมา | |
| สายต่อและท่อ | 1 ชุด | |
| คู่มือการใช้งาน รายงานการตรวจสอบ ใบรับรอง คู่มือการบำรุงรักษา ฯลฯ | 1 ชุด | |
| เครื่องมือพิเศษที่แนบมา | 1 ชุด |
1) ใช้สำหรับการสอบเทียบเครื่องวัดการสั่นสะเทือนที่มีความแม่นยำสูง การทดสอบอิมพีแดนซ์เชิงกล และการวิเคราะห์การสั่นสะเทือนของแหล่งกำเนิดการสั่นสะเทือน
2) ใช้สำหรับการทดสอบการสั่นสะเทือนของชิ้นส่วนขนาดเล็กและน้ำหนักเบาต่างๆ เช่น เซ็นเซอร์ อิเล็กทรอนิกส์ เครื่องจักรไฟฟ้า และอื่นๆ
3) ใช้สำหรับอุปกรณ์การศึกษาสำหรับการทดสอบพื้นฐานของวิศวกรรมการสั่นสะเทือน
| Electrodynamic shaker | |
| แรงกระตุ้นไซน์สูงสุด | 55Kg.f peak (550N) |
| ช่วงความถี่ | 5～5000Hz (มีช่วงความถี่ที่สูงกว่า) |
| การกระจัดสูงสุด | 20 mm p-p |
| ความเร็วสูงสุด | 1.6 m/s |
| ความเร่งสูงสุด | 30 G (300 m/s2) |
| รองรับน้ำหนักแนวตั้ง | 20 กก. |
| เส้นผ่านศูนย์กลางของอาร์เมเจอร์ | Ф120 mm |
| น้ำหนักอาร์เมเจอร์ | 1.7 กก. |
| ขนาดโดยรวม | 445mm L x 333mm D x 203mm H |
| น้ำหนักเครื่องเขย่า | 97 กก. |
| ประเภทการระบายความร้อน | การระบายความร้อนด้วยอากาศโดยพัดลมแกนใน |
| PA501EFPowerAmplifier | |
| กำลังขับ | 900 VA |
| ขนาดตู้ขยายเสียง | 430mm×200mm×500mm |
| ระบบป้องกันเซอร์โว | |
| ฟังก์ชัน: | FUSE, OSC ZERO, OVER DISP, OVER VILTAGE, OVER CURRENT, OVER HEAT, EXT-TRIP, EXT-STOP |
| Vibration controller | |
| การกำหนดค่าฮาร์ดแวร์: | อินพุต 2 ช่อง, เอาต์พุต 1 ช่อง |
| คอมพิวเตอร์ควบคุม | 1 ชุด |
| ฟังก์ชัน |
การควบคุมไซน์, การควบคุมแบบสุ่ม ภาษา: อังกฤษ, จีน |
| ระบบปฏิบัติการ | Microsoft Windows 7/8/10 |
| เซ็นเซอร์วัดความเร่งLAB |
ช่วงความถี่: 1-12KHz ความไว: 30 ±10 pC/g ช่วงอุณหภูมิ: -40℃ ถึง 160℃ |
| Head Expander VT40CM | |
| ขนาดโต๊ะ | 400x400mm |
| วัสดุ | แมกนีเซียมอัลลอย |
| ความถี่ | สูงสุด 2000Hz |
| ข้อกำหนดทางไฟฟ้า: | |
| แหล่งจ่ายไฟ | AC 220V±10%, 50/60Hz, เฟสเดียว, 900VA |
| ข้อกำหนดด้านสิ่งแวดล้อม |
อุณหภูมิ: 0～40ºC ความชื้นสัมพัทธ์: 0～80%, ไม่มีการควบแน่น |

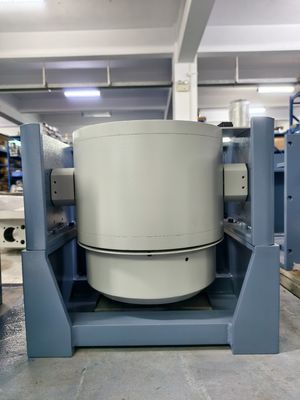

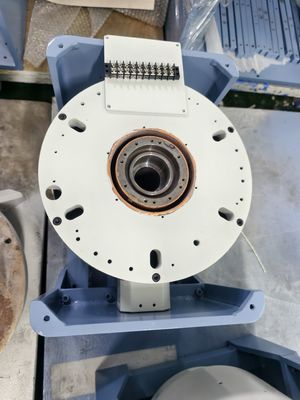

ภาพรายละเอียด:
