รายละเอียดสินค้า:
|
| การออกจากตำแหน่งสูงสุด:: | 300กก | สูงสุด การกำจัด:: | 50 มม. (3nch) |
|---|---|---|---|
| น้ำหนักบรรทุก:: | 120กก | กว้างของอ้อม:: | ￠ 150 มม. |
| แหล่งจ่ายไฟ:: | ไฟฟ้ากระแสสลับ 3 เฟส 380V / 50Hz | ช่วงความถี่:: | 2-2500 |
| Max. สูงสุด Acceleration: การเร่งความเร็ว:: | 100 กรัม | สูงสุด ความเร็ว:: | 120 m/s |
| ไฮไลท์:: | อุปกรณ์ทดสอบ VPackaging อุปกรณ์ห้องปฏิบัติการ Vibration | ||
| เน้น: | ระบบทดสอบสั่นสะเทือน 3 แกน,โต๊ะเครื่องสั่นสะเทือนรถยนต์,อุปกรณ์ทดสอบการจําลองทางถนน |
||
บทนำ
การทดสอบการสั่นสะเทือนเป็นกระบวนการกระตุ้นหรือกระแทกชิ้นส่วนหรืออุปกรณ์บางอย่างเพื่อสังเกตปฏิกิริยาในสภาพแวดล้อมจริง การทดสอบการสั่นสะเทือนถูกนำไปใช้อย่างแพร่หลายในหลายสาขา ตั้งแต่แผงวงจรไฟฟ้า เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ เครื่องใช้ในครัวเรือน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
Labtone สามารถเสนอข้อเสนอการสั่นสะเทือนและการทดสอบทั้งหมด และให้ใบรับรองคุณภาพของผลิตภัณฑ์ตามมาตรฐานระดับชาติและนานาชาติ รวมถึงมาตรฐาน GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC และ ASTM
| พารามิเตอร์ของ VG300-40 electrodynamic shaker | ||||
| แรงกระตุ้นไซน์สูงสุด | 300Kg.f peak (3KN) | |||
| แรงกระตุ้นแบบสุ่มสูงสุด | 300Kg.f r.ms (3KN) | |||
| แรงกระตุ้นกระแทกสูงสุด | 600Kg.f peak (6KN) | |||
| ช่วงความถี่ | 2～2500Hz | |||
| การกระจัดสูงสุด | 38 mm p-p | |||
| ความเร็วสูงสุด | 1.8m/s | |||
| ความเร่งสูงสุด | 100G (980 m/s2) | |||
| โหลดสูงสุด (ไซน์) F=M.A | ||||
| 5G (49 m/s2) | 10G (98 m/s2) | 20G (196 m/s2) | 30G (294 m/s2) | |
| 57กก. | 27กก. | 12กก. | 7กก. | |
| โหลดที่มีประสิทธิภาพ | 120 กก. | |||
| ความถี่แยกการสั่นสะเทือน | 2.5 Hz | |||
| เส้นผ่านศูนย์กลางของอาร์เมเจอร์ | Ф150 mm | |||
| มวลของอาร์เมเจอร์ | 3kg | |||
| สกรูโต๊ะ | 13×M8 | |||
| การรั่วไหลของฟลักซ์ | ＜10gauss | |||
| ช่วงเวลาเยื้องศูนย์ที่อนุญาต | 300N.m | |||
| ขนาดเครื่องเขย่า | 800×565×670 mm | |||
| น้ำหนัก | ประมาณ 480Kg | |||
| Amp3เครื่องขยายเสียงสวิตช์ไฟดิจิตอล K | |
| กำลังขับ | 4KVA |
| แรงดันไฟฟ้าขาออก | 100V |
| กระแสไฟขาออก | 30A |
| ประสิทธิภาพของเครื่องขยายเสียง | ≥90% |
| ความถี่ในการสลับ | 116KHz |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | ≥65dB |
| เสียงรบกวน | ≤70dB |
| ขนาดเครื่องขยายเสียง | 880 ×590 ×1125 mm |
| ระบบป้องกันเซอร์โว | |
| ฟังก์ชัน: | อุณหภูมิ, ความดันอากาศ, การกระจัดเกิน, แรงดันไฟฟ้าเกิน, กระแสไฟเกิน, แรงดันไฟฟ้าเข้าต่ำกว่า, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ความผิดพลาดทางตรรกะ, การสูญเสียเฟสอินพุต ฯลฯ |
| ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล | |
| การกำหนดค่าฮาร์ดแวร์: | อินพุต 2 ช่อง, เอาต์พุต 1 ช่อง |
| คอมพิวเตอร์ควบคุม | 1 ชุด |
คุณสมบัติ:
หลักการทำงาน:
ข้อมูลจำเพาะ: EV203-EV220
| รุ่น | EV203 | EV206 | EV210 | EV220 |
| เครื่องกำเนิดการสั่นสะเทือน | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| ความถี่(Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| แรงกระตุ้นสูงสุด(kg.f) | 300 | 600 | 1000 | 2000 |
| การกระจัดสูงสุด (mmp-p) | 38 | 50 | 50 | 50 |
| ความเร่งสูงสุด(g) | 100 | 100 | 100 | 100 |
| ความเร็วสูงสุด(cm/s) | 120 | 200 | 200 | 200 |
| Payload(kg) | 120 | 200 | 300 | 400 |
| มวลอาร์เมเจอร์(กก.) | 3 | 6 | 10 | 20 |
| เส้นผ่านศูนย์กลางอาร์เมเจอร์(มม.) | φ150 | φ200 | φ240 | φ320 |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศแบบบังคับ | |||
| น้ำหนักเครื่องกำเนิดการสั่นสะเทือน(กก.) | 460 | 920 | 1100 | 1600 |
| ขนาดเครื่องกำเนิดการสั่นสะเทือน L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| เครื่องขยายเสียง | Amp3k | Amp6k | Amp12k | Amp22k |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศแบบบังคับ | |||
| น้ำหนักเครื่องขยายเสียง(กก.) | 250 | 320 | 350 | 500 |
| ขนาดเครื่องขยายเสียง L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| ยูทิลิตี้ ข้อกำหนด |
3 เฟส AC380V ±10% 50Hz | |||
| กำลังไฟรวม(KW) | 9 | 20 | 25 | 35 |
บริการลูกค้า
พรีเซลล์:
ใน-การขาย:
หลังการขาย:

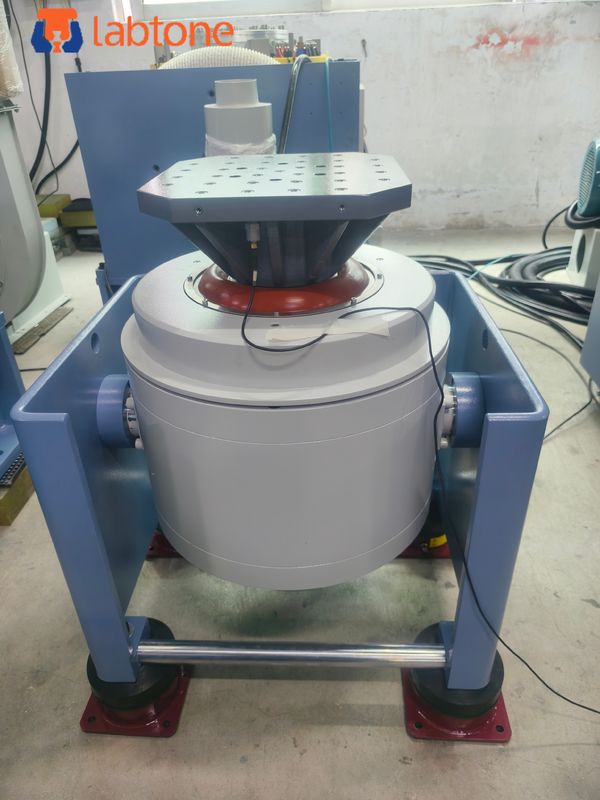

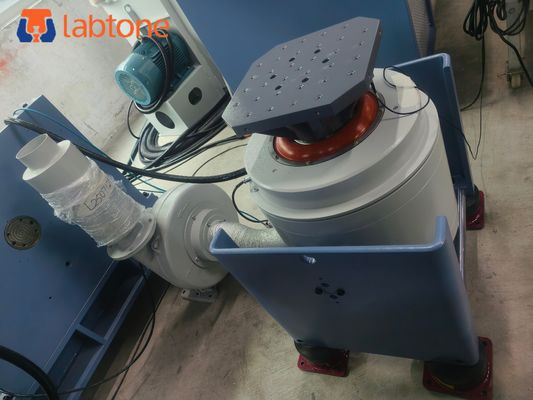

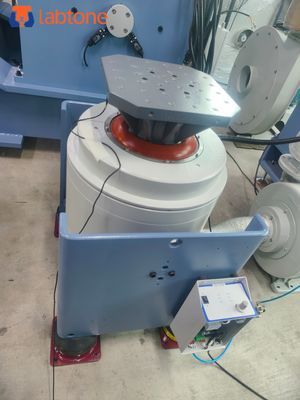

รูปภาพโดยละเอียด:
