รายละเอียดสินค้า:
|
| การออกจากตำแหน่งสูงสุด:: | 1,000กก | น้ำหนักบรรทุก:: | 300 กิโลกรัม |
|---|---|---|---|
| ช่วงความถี่:: | 1-3000 | Max. สูงสุด Acceleration: การเร่งความเร็ว:: | 100 กรัม |
| กว้างของอ้อม:: | 240มม | มวลเกราะ:: | 10 กิโลกรัม |
| ไฮไลท์:: | Electrodynamic Vibration Shaker ระบบการทดสอบแบบไดนามิก | ||
| เน้น: | เครื่องสั่นสะเทือนแบบไดนามิกไฟฟ้า 1000kgf,ระบบทดสอบการสั่นสะเทือนสำหรับเครื่องใช้ในบ้าน,เครื่องสั่นสะเทือนแบบไฟฟ้าไดนามิกที่มีกำลังสูง |
||
มาตรฐานที่เกี่ยวข้อง: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS ฯลฯ
อุตสาหกรรมที่เกี่ยวข้อง: ยานยนต์, อิเล็กทรอนิกส์, การบิน, เรือ, โทรคมนาคม, อุตสาหกรรมทหาร, เครื่องมือวัด ฯลฯ
ข้อมูลจำเพาะ: EV103-EV220
| รุ่น | EV203 | EV206 | EV210 | EV220 |
| เครื่องกำเนิดการสั่นสะเทือน | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| ความถี่ (Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| แรงกระตุ้นสูงสุด (kgf) | 300 | 600 | 1000 | 2000 |
| การกระจัดสูงสุด (mmp-p) | 38 | 50 | 50 | 50 |
| ความเร่งสูงสุด (g) | 100 | 100 | 100 | 100 |
| ความเร็วสูงสุด (ซม./วินาที) | 120 | 200 | 200 | 200 |
| น้ำหนักบรรทุก (กก.) | 120 | 200 | 300 | 400 |
| มวลอาร์มาเจอร์ (กก.) | 3 | 6 | 10 | 20 |
| เส้นผ่านศูนย์กลางอาร์มาเจอร์ (มม.) | φ150 | φ200 | φ240 | φ320 |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศ | |||
| น้ำหนักเครื่องกำเนิดการสั่นสะเทือน (กก.) | 460 | 920 | 1100 | 1600 |
| ขนาดเครื่องกำเนิดการสั่นสะเทือน กว้าง*ยาว*สูง (มม.) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| เพาเวอร์แอมพลิฟายเออร์ | Amp3k | Amp6k | Amp12k | Amp22k |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยอากาศ | |||
| น้ำหนักเพาเวอร์แอมพลิฟายเออร์ (กก.) | 250 | 320 | 350 | 500 |
| ขนาดเพาเวอร์แอมพลิฟายเออร์ กว้าง*ยาว*สูง (มม.) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| ยูทิลิตี้ ข้อกำหนด |
3 เฟส AC380V ±10% 50Hz | |||
| กำลังไฟรวม (KW) | 9 | 20 | 25 | 35 |
คุณสมบัติ:
ความสามารถในการรับน้ำหนักที่แข็งแกร่งของสปริงลมในห้องกลาง และประสิทธิภาพความถี่ต่ำที่ดี การออกแบบวงจรแม่เหล็กคู่ พร้อมการรั่วไหลของฟลักซ์ต่ำและสนามแม่เหล็กสม่ำเสมอ ฟังก์ชันการทดสอบ Sine, Random และ Shock ฯลฯ ผลการระบายความร้อนที่ดีและพัดลมเสียงรบกวนต่ำ
คำถามที่พบบ่อย:
คุณติดฮาร์ดแวร์ที่คุณกำลังทดสอบเข้ากับเครื่องเขย่าของคุณอย่างไร
โดยใช้อุปกรณ์ยึด โดยปกติจะเป็นอะลูมิเนียมหรือแมกนีเซียมเพื่อความเบาควบคู่ไปกับความแข็งแกร่ง สามารถหล่อขึ้นรูป หรืออุปกรณ์ยึดขนาดเล็กที่ผลิตจากสต็อกแข็ง อุปกรณ์ยึดส่วนใหญ่ถูกเชื่อม
คุณควบคุมเครื่องเขย่าอย่างไร
หากเรากำลังมองหาการสั่นพ้องในผลิตภัณฑ์ที่เรากำลังทดสอบ เราสั่งให้เครื่องเขย่าเขย่าผลิตภัณฑ์ที่ความถี่หนึ่งครั้งในแต่ละครั้ง แต่เพื่อเปลี่ยนความถี่ในการทดสอบนั้น เพื่อกวาดไปทั่วช่วงความถี่ แต่ในความเป็นจริงมากขึ้น เราสั่งให้เครื่องเขย่าสั่นแบบสุ่มและกระตุ้นการสั่นพ้องทั้งหมดพร้อมกัน คำสั่งควบคุมจะเข้าสู่แป้นพิมพ์ของคอมพิวเตอร์ที่ตั้งโปรแกรมไว้เป็นพิเศษ
การสั่นพ้องเหล่านั้นคืออะไร ไม่ดีหรือ
คุณเคยสังเกตเห็นพวงมาลัยเคลื่อนที่ด้วยแอมพลิจูดการกระจัดที่ค่อนข้างใหญ่ ซึ่งใหญ่กว่าอินพุตไปยังคอลัมน์หรือไม่ การขยายนั้นเรียกว่าการสั่นพ้อง อาจทำให้คุณรำคาญ มีโอกาสเล็กน้อยที่ในอีกไม่กี่ปีข้างหน้า การกระพือของคอลัมน์พวงมาลัยอาจทำให้เกิดความล้มเหลวจากการล้าจากการดัด เมื่อเราเขย่าเครื่องมือยานยนต์ เรือ หรือยานพาหนะทางบก เรากำลังมองหา ตัวอย่างเช่น ส่วนต่างๆ ของแผงวงจรพิมพ์ (PWB) ที่ตอบสนองด้วยการเคลื่อนไหวที่มากกว่าที่เรากำลังป้อนเข้าไป การงออาจทำให้สายไฟ PWB เสียหาย อาจทำให้ส่วนประกอบที่แนบมาเสียหาย และจะทำให้การเชื่อมต่อที่บัดกรีระหว่างส่วนประกอบและ PWB เสียหาย

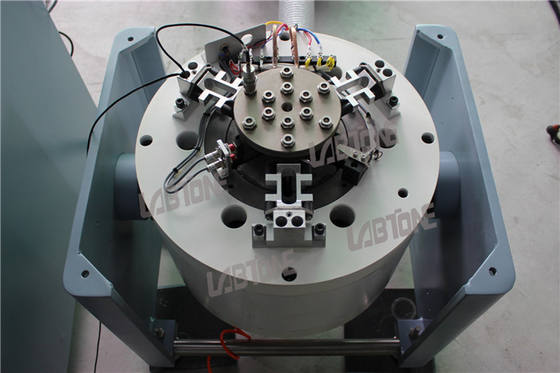

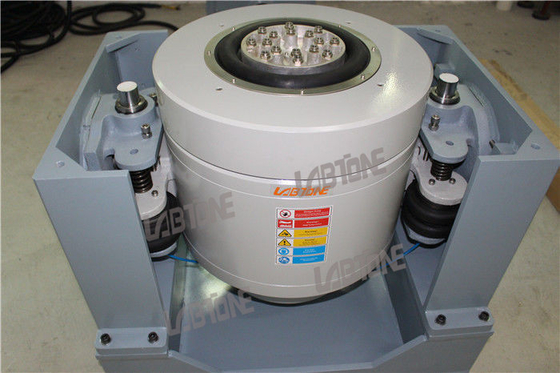

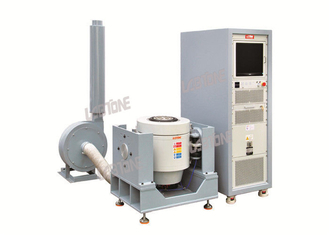

รูปภาพโดยละเอียด:
