รายละเอียดสินค้า:
|
| Sine Force:: | 2400kg.f(24kN) | แรงกระแทก:: | สูงสุด 4400Kg.f (44KN) |
|---|---|---|---|
| แรงสุ่ม:: | 2200Kg.f rms (22KN) | ความเร็วสูงสุด:: | 2.0m/s |
| การกำจัด:: | 51 มม. | น้ำหนักบรรทุก:: | 400 กิโลกรัม |
| ไฮไลต์:: | อุปกรณ์ทดสอบการสั่นสะเทือน, ระบบเครื่องเขย่าสั่นสะเทือนด้วยไฟฟ้า, อุปกรณ์ทดสอบแบบไดนามิก | ||
| เน้น: | เครื่องทดสอบสั่นสะเทือนสุ่ม ระบบอากาศ,ระบบทดสอบสั่น NASA-STD-7001A,เครื่องทดสอบสั่นด้วยการรับประกัน |
||

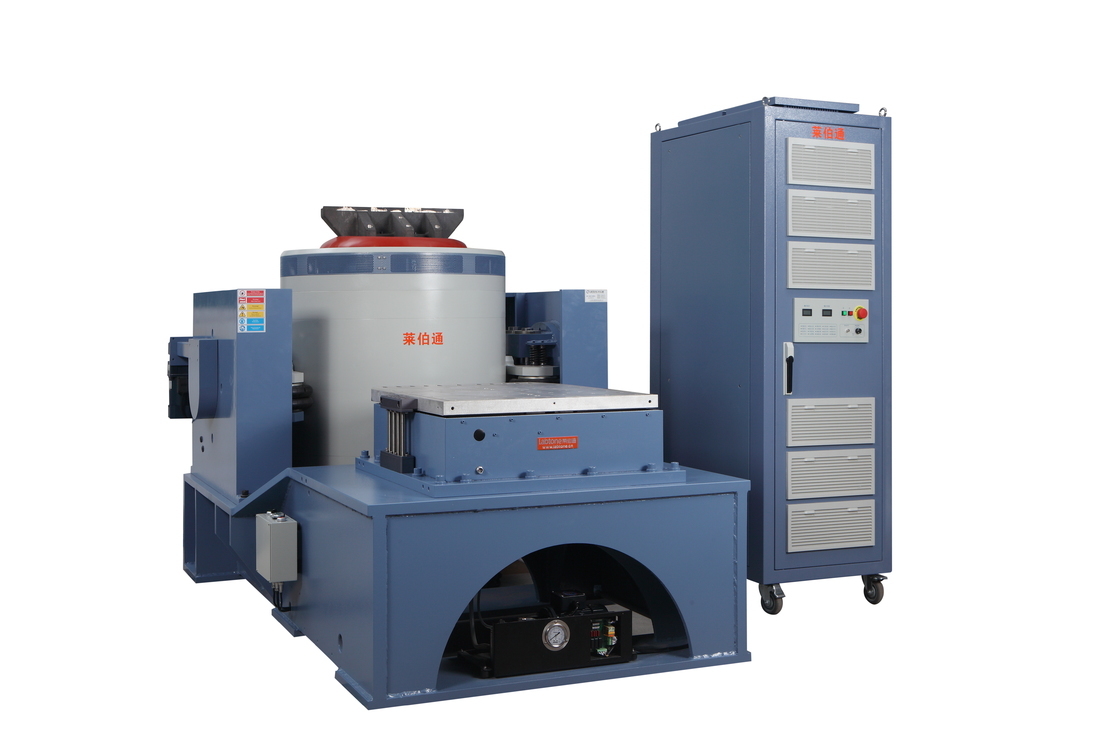

ระบบทดสอบสั่น คําอธิบาย
ระบบการทดสอบสั่นสะเทือนที่สมบูรณ์แบบ ประกอบด้วย เครื่องสั่นสะเทือน เครื่องขยายกําลัง และระบบควบคุมการวัดสั่นสะเทือนตามมาตรฐานระดับชาติและระดับนานาชาติที่เกี่ยวข้อง (เช่น MIL-STD), DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS ฯลฯ) เพื่อให้การสนับสนุนทางเทคนิคในการจัดตั้งการตรวจสอบคุณภาพสินค้า
| รายการ | การตั้งค่า | กรณีนี้ |
| A | เครื่องสั่นสะเทือน | |
| A11S24 shaker ((รวมกับ Pneumatic Centering Controller) | 1 ชุด | |
| เครื่องเป่า B402S (รวมเครื่องเงียบเสียงและท่อ) | 1 ชุด | |
| โต๊ะลื่นแนวราบ HG50M | 1 ชุด | |
| เครื่องขยายหัว VT50CM | 1 ชุด | |
| B | เครื่องเสริมพลังงาน | |
| เครื่องเสริมพลังงาน LA10K ((รวมกับไฟฟ้าสนาม) | 1 ชุด | |
| ซี |
เครื่องควบคุมสั่นวีซี2 (รวมถึงฮาร์ดแวร์และฟังก์ชันควบคุม โปรแกรมซอฟต์แวร์ CDS |
|
| เครื่องวัดความเร็ว (รวมสายไฟฟ้าความยาว 7m เสียงต่ํา BNC-M5) | 1 ชุด | |
| คอมพิวเตอร์(รวมคีย์บอร์ด หนูและจอ) | 0 ชุด | |
| D |
เอกสาร คู่มือการใช้งาน รายงานการทดสอบ รายการบรรจุ |
1 ชุด |
| E | Accessories | |
| เครื่องมือบํารุงรักษา | 1 ชุด | |
| อะไหล่มาตรฐาน | 1 ชุด |
ลักษณะ
| รายละเอียดของเครื่องสั่นA20S34 | |
| สิ้นสุดไซน์ (Pk) | 2400Kg.f สูงสุด (24KN) |
| อัตราสุ่ม (RMS) | 2200Kg.f rms (22KN) @ISO5344 |
| โชค (Pk) | 4400Kg.f สูงสุด (44KN) @6ms |
| ความถี่ที่ใช้ได้ | DC ราคา 3000Hz |
| ความยาวสูงสุด (p-p) | 51 มิลลิเมตร (2 นิ้ว) |
| ความเร็วสูงสุด | 2m/s |
| ความเร่งสูงสุด | ไซน์: 100 กรัม (980 m/s)2);สุ่ม: 60g (588 m/s)2) |
| การสนับสนุนภาระตั้ง | 300 กิโลกรัม |
|
การแขวนตัวธรรมชาติ ความถี่ (แกนแรงผลัก) |
ต่ํากว่า 2.5 Hz |
| กว้างของอ้อม | Ф340 มิลลิเมตร |
| น้ําหนักของอ้อม | ประมาณ 24 กิโลกรัม |
|
การสอดคล้องหลัก ความถี่ (ตารางเปล่า) |
2,600 Hz (นาม) +/- 5% |
|
การติดตั้งภาระ คะแนน (มาตรฐาน |
21เหล็กไร้ขัด M10 ใส่ |
| ความหนาแน่นของไหลเวียน | < 10 กาซ |
| พลังส่วนอนุญาต | 500.N.M |
| ขนาดของเครื่องสั่น | 1190mmL × 860mmD × 1060mmH |
| น้ําหนักของ Shaker | ประมาณ 1900 กิโลกรัม |
| รายละเอียดของเครื่องขยายพลังงานLA20KL | |
| ความจุผลิต | 22KVA |
| อัตราส่วนสัญญาณต่อเสียง | มากกว่า 65 dB |
| ประสิทธิภาพของเครื่องขยายเสียง | มากกว่า 90% |
| ขนาดรวมของเครื่องขยายเสียง | 650mmL × 920mmD × 1780mmH |

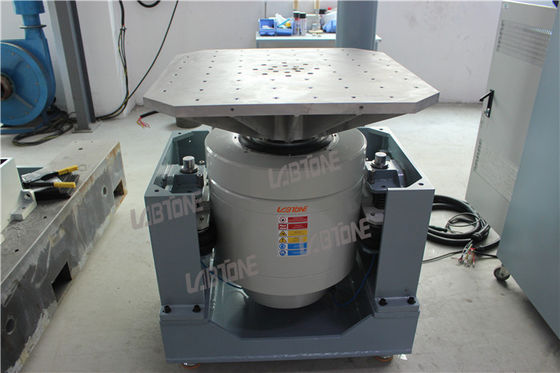

ขนาด ((มม): 300 x 300-1500 x 1500
วัสดุอลูมิเนียม / แมกนีเซียม
แพลตฟอร์มขยายทําจากเหล็กเหล็กมะนีเซียมเพื่อให้มีการขยายสําหรับ armature. ด้วยการออกแบบที่เหมาะสมและวิทยาศาสตร์, แพลตฟอร์มสามารถบรรลุความถี่การทดสอบ 2 kHz.โครงสร้างขนาดเล็กที่เฉพาะเจาะจง ให้ความอ่อนแอการสั่นสะเทือนที่เหมาะสม, และลดปริมาตรการขยายของเสียงสะท้อนความถี่สูง
วัสดุอลูมิเนียม / แมกนีเซียม
ตามความต้องการจริงของลูกค้า เราสามารถนําเสนอรูปร่างต่าง ๆ ของเครื่องติดตั้ง เช่น สี่เหลี่ยมสามมิติ รูป L และรูป T
* การปรึกษาทางเทคนิค: วิธีการทดสอบ, การวางแผนและการแนะนําห้องปฏิบัติการ
* การคัดเลือกอุปกรณ์: โครงการคัดเลือก FAQ

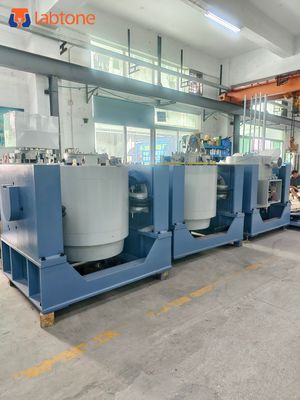

* ดูโรงงานของเรา
* การฝึกการติดตั้งเครื่องจักร การฝึกการใช้เครื่องจักร
* วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ
