รายละเอียดสินค้า:
|
| ชื่อ: | ระบบทดสอบการสั่นสะเทือนแบบสุ่มมาตรฐาน ISTA 3A สำหรับการตรวจสอบคุณภาพผลิตภัณฑ์ | ไซน์: | 1,000kg.f(10kN) |
|---|---|---|---|
| ทำให้ตกใจ: | 2000kg.f(20kN) | แอมพลิจูด: | 51 มม. |
| ความเร็วสูงสุด: | 2.0m/s | วิธีการระบายความร้อน: | อากาศเย็น |
| เน้น: | ระบบทดสอบการสั่นสะเทือน ISTA 3A,อุปกรณ์ทดสอบการสั่นสะเทือนรถยนต์,ระบบทดสอบการสั่นสะเทือนแบบสุ่มพร้อมการรับประกัน |
||

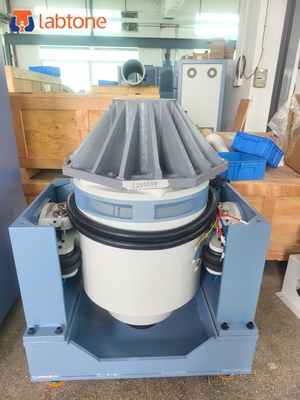

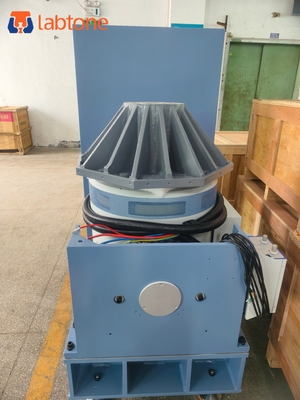

ระบบเครื่องเขย่าสั่นสะเทือน คำอธิบาย

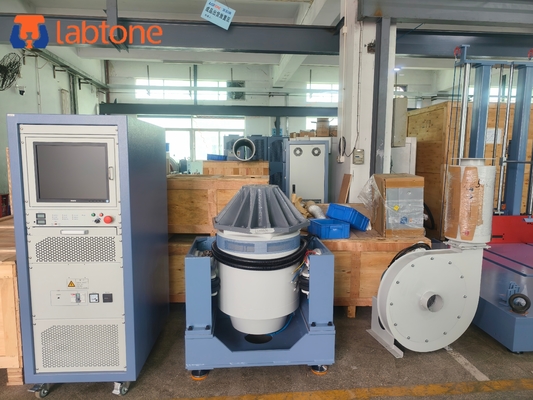

ชุดทดสอบการสั่นสะเทือนแบบสมบูรณ์ประกอบด้วยเครื่องเขย่า, เครื่องขยายเสียง และระบบควบคุมการวัดการสั่นสะเทือน ตามมาตรฐานระดับชาติและนานาชาติที่เกี่ยวข้อง (เช่น MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS ฯลฯ) เพื่อให้การสนับสนุนทางเทคนิคสำหรับการสร้างการตรวจสอบคุณภาพผลิตภัณฑ์
การประยุกต์ใช้ระบบทดสอบการสั่นสะเทือน:
ยานยนต์, อิเล็กทรอนิกส์, การบินและอวกาศ, เรือ, โทรคมนาคม, ออปโตอิเล็กทรอนิกส์, เครื่องมือวัด ฯลฯ
ระบบทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าซีรีส์ EV ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการในการทำงานเป็นเวลานาน สามารถทำได้ทั้งการสั่นสะเทือนในแนวตั้งและแนวนอนโดยการติดตั้งฐานกันการสั่นสะเทือน แพลตฟอร์มมาตรฐานติดตั้งอุปกรณ์แยกการกระแทกด้วยถุงลมนิรภัยประสิทธิภาพสูง เพื่อให้การสั่นสะเทือนที่ส่งไปยังอาคารลดลงเหลือน้อยที่สุด ไม่จำเป็นต้องมีฐานรากเพิ่มเติมในกรณีส่วนใหญ่
ระบบเครื่องเขย่าสั่นสะเทือนการกำหนดค่าอุปกรณ์
| รายการ | การกำหนดค่า | จำนวน |
| 1. | เครื่องเขย่าแบบผสม | |
| เครื่องเขย่า A11T24 (รวมถึงตัวควบคุมการวางตำแหน่งแบบนิวเมติก) | 1 ชุด | |
| พัดลม B402 (รวมถึงตัวเก็บเสียงและท่อ) | 1 ชุด | |
| Head Expander VT80CM | 1 ชุด | |
| 2. | เครื่องขยายเสียง | |
| เครื่องขยายเสียง LA10K (รวมถึงแหล่งจ่ายไฟภาคสนาม) | 1 ชุด | |
| 3. | ตัวควบคุมเครื่องเขย่า | 1 ชุด |
ตัวควบคุมเครื่องเขย่า VCS5X-02 (ฮาร์ดแวร์: 2 อินพุต / 1 ไดรฟ์ แอปพลิเคชัน: สุ่ม/ไซน์/ช็อก) | 1 ชุด | |
| เครื่องวัดความเร่ง LTE-C02A01 (รวมถึงสาย BNC-M5 ที่มีสัญญาณรบกวนต่ำยาว 7 เมตร) | 2 ชุด | |
| คอมพิวเตอร์(รวมถึงคีย์บอร์ด เมาส์ และจอภาพ) | 0 ชุด | |
| 4 | คู่มือการใช้งาน | 1 ชุด |
| 5 | Aอุปกรณ์เสริม | 1 ชุด |
| เครื่องมือบำรุงรักษา | 1 ชุด | |
| อะไหล่มาตรฐาน | 1 ชุด |
ข้อมูลจำเพาะของระบบเครื่องเขย่าสั่นสะเทือน:
| ข้อมูลจำเพาะของเครื่องเขย่าVG1000-76 | |
| Peak Sine (Pk) | 1100Kg.f peak (11KN) |
| Random (RMS) | 1000Kg.f r.ms (10KN) @ISO5344 |
| Shock (Pk) | 2200Kg.f peak (22KN) @6ms |
| ความถี่ที่ใช้งานได้ | 1～3000Hz |
| การกระจัดสูงสุด (p-p) | 76mm (3inch) intermittence,51mm (2inch) continuous |
| ความเร็วสูงสุด | 2.0m/s |
| ความเร่งสูงสุด | Sine: 85G ；Random: 60G |
| รองรับน้ำหนักในแนวตั้ง | 300 กก. |
การระงับตัวถังตามธรรมชาติ | น้อยกว่า 2.5 Hz |
| เส้นผ่านศูนย์กลางของอาร์เมเจอร์ | Ф240 mm |
| น้ำหนักอาร์เมเจอร์ | 13kg |
| แรงบางส่วนที่อนุญาต | 350.N.M |
ความถี่เรโซแนนซ์พื้นฐาน | 2,500 Hz (nom.) +/- 5% |
จุดยึดโหลด | 16 สแตนเลสสตีล M10 Inserts |
| ความหนาแน่นฟลักซ์จรจัด | ＜10gauss |
| แรงบางส่วนที่อนุญาต | 500.N.M |
| ขนาดเครื่องเขย่า | 960mmL×745mmD×790mmH |
| น้ำหนักของเครื่องเขย่า | ประมาณ 1000Kg |
| ข้อมูลจำเพาะของเครื่องขยายเสียงLA10K | |
| ความจุเอาต์พุตที่กำหนด | 12KVA |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | มากกว่า 65 dB |
| ประสิทธิภาพของเครื่องขยายเสียง | มากกว่า 90% |
| ขนาดโดยรวมของเครื่องขยายเสียง | 940mmL×715mmD×780mmH |
| น้ำหนักของเครื่องขยายเสียง | ประมาณ 400Kg |
| การป้องกัน Interlock | ●แรงดันไฟฟ้าเกิน/ต่ำ ●ข้อผิดพลาดทางตรรกะ ●แรงดันไฟฟ้า/กระแสไฟเกิน ●กำลังควบคุม ●ภายนอก ●แรงดันน้ำมันเครื่องเขย่า ●โมดูล O/T ●อุณหภูมิเครื่องเขย่า ●ระยะเคลื่อนที่ของเครื่องเขย่า |
ขนาด(มม.): 300 x 300-1500x1500
วัสดุ: อลูมิเนียม / แมกนีเซียม
แพลตฟอร์มขยายทำจากโลหะผสมแมกนีเซียมเพื่อให้การขยายตัวสำหรับอาร์เมเจอร์ ด้วยการออกแบบที่สมเหตุสมผลและทางวิทยาศาสตร์ แพลตฟอร์มสามารถบรรลุความถี่ในการทดสอบ 2 kHz โครงสร้างจุลภาคเฉพาะให้การหน่วงการสั่นสะเทือนที่เหมาะสมและลดปัจจัยการขยายของเรโซแนนซ์ความถี่สูง
วัสดุ: อลูมิเนียม / แมกนีเซียม
ตามความต้องการที่แท้จริงของลูกค้า เราสามารถนำเสนอรูปทรงต่างๆ ของอุปกรณ์ยึด เช่น รูปทรงสามมิติ สี่เหลี่ยม รูปตัว L และรูปตัว T
1) ระบบกันสะเทือนที่แข็งแกร่งและการนำการเคลื่อนที่เชิงเส้น ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ฟังก์ชันการนำทางที่ดี ความเสถียรสูง
2) ถุงลมนิรภัยตรงกลางโหลดที่มีความแข็งแกร่งคงที่สูงและความแข็งแกร่งแบบไดนามิกต่ำ ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ประสิทธิภาพที่สมบูรณ์แบบในการเปลี่ยนแปลงแอมพลิจูด
3) การสลับพลังงานคลาส D ประสิทธิภาพสูง กระแสไฟสูงสุด 3-sigma การใช้พลังงานต่ำ และการบิดเบือนฮาร์มอนิกขั้นต่ำ
4) การวินิจฉัยตนเองอย่างรวดเร็วพร้อมการเชื่อมต่อความปลอดภัย ความน่าเชื่อถือด้านความปลอดภัยสูง
5) อุปกรณ์แยกการกระแทกด้วยถุงลมนิรภัยสำหรับแพลตฟอร์มการสั่นสะเทือนโดยไม่จำเป็นต้องมีฐานรากเพิ่มเติม การทำซ้ำคลื่นการสั่นสะเทือนที่สมบูรณ์แบบและการลดการส่งผ่านการสั่นสะเทือน
6) แพลตฟอร์มขยายในแนวตั้งและแนวนอนสำหรับการใช้งานที่แตกต่างกัน
7) การทำงานของตัวควบคุมอย่างง่าย
* การให้คำปรึกษาด้านเทคนิค: วิธีการทดสอบ การวางแผนห้องปฏิบัติการ และข้อเสนอแนะ
* การเลือกอุปกรณ์: โครงการเลือก, คำถามที่พบบ่อย
* ชมโรงงานของเรา
* การฝึกอบรมวิธีการติดตั้งเครื่อง การฝึกอบรมวิธีการใช้เครื่อง
* วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ
