รายละเอียดสินค้า:
|
| ชื่อ: | ระบบทดสอบการสั่นสะเทือนแบบสุ่มสำหรับชิ้นส่วนยานยนต์ด้วยมาตรฐาน JIS D1601-1995 | ไซน์: | 2000kg.f(20kN) |
|---|---|---|---|
| ช็อกฟรอซ: | 4000kg.f(40kN) | การกำจัด: | 100 มม. |
| ความเร่งสูงสุด: | 90 กรัม | น้ำหนักบรรทุก: | 500 กิโลกรัม |
| ความถี่: | 2-3000เฮิร์ต | ||
| เน้น: | ระบบทดสอบสั่นสะเทือนสุ่ม อะไหล่รถยนต์,ระบบทดสอบการสั่น JIS D1601-1995,เครื่องทดสอบการสั่นสะเทือนรถยนต์ที่มีมาตรฐาน |
||
ระบบทดสอบการสั่นสะเทือนแบบสุ่มสำหรับชิ้นส่วนยานยนต์ตามมาตรฐาน JIS D1601-1995
ข้อมูลจำเพาะของระบบทดสอบการสั่นสะเทือนแบบสุ่ม:
|
รุ่น
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
ความถี่(Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
แรงกระตุ้นสูงสุด(kgf)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
การกระจัดสูงสุด
(มม.p-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
ความเร่งสูงสุด(g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
ความเร็วสูงสุด(ซม./วินาที)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
น้ำหนักบรรทุก(กก.)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
มวลอาร์มาเจอร์(กก.)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
เส้นผ่านศูนย์กลางอาร์มาเจอร์(มม.)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
วิธีการระบายความร้อน
|
การระบายความร้อนด้วยอากาศ
|
|||||
|
น้ำหนักเครื่องกำเนิดการสั่นสะเทือน(กก.)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
ขนาดเครื่องกำเนิดการสั่นสะเทือน กว้าง*ยาว*สูง(มม.)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
เพาเวอร์แอมพลิฟายเออร์
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
วิธีการระบายความร้อน
|
การระบายความร้อนด้วยอากาศ
|
|||||
|
น้ำหนักเพาเวอร์แอมพลิฟายเออร์(กก.)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
ขนาดเพาเวอร์แอมพลิฟายเออร์ กว้าง*ยาว*สูง(มม.)
|
800*550*1250
|
|||||
|
ข้อกำหนดด้านสาธารณูปโภค
|
3 เฟส AC380V ±10% 50Hz
|
|||||
|
กำลังไฟรวม(KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
การทดสอบการสั่นสะเทือนเป็นกระบวนการกระตุ้นหรือกระแทกชิ้นส่วนหรืออุปกรณ์บางอย่างเพื่อสังเกตปฏิกิริยาในสภาพแวดล้อมจริง การทดสอบการสั่นสะเทือนถูกนำไปใช้อย่างแพร่หลายในหลายสาขา ตั้งแต่แผงวงจร เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ เครื่องใช้ในครัวเรือน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
Labtone สามารถเสนอข้อเสนอการสั่นสะเทือนและการทดสอบทั้งหมด และให้ใบรับรองคุณภาพของผลิตภัณฑ์ตามมาตรฐานระดับชาติและนานาชาติ รวมถึงมาตรฐาน GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC และ ASTM
สูตรการเลือกประเภทของเครื่องสั่นและไดอะแกรมโครงสร้างของเครื่องเขย่าการสั่นสะเทือน
① เงื่อนไขการทดสอบที่บริษัทของคุณให้ไว้
② ประเภทการทดสอบ: กวาดไซน์; สุ่ม;
③ ช่วงการตอบสนองความถี่: 2 ถึง 3000Hz
④ สูตร: A(g)=(2πf)2Dcm/980≒A=0.002DmmF2 D=A/0.002F2
F=M(kg) ×A(g)
1) ระบบกันสะเทือนที่แข็งแกร่งและการนำทางแบบเคลื่อนที่เชิงเส้น ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ฟังก์ชันการนำทางที่ดี เสถียรภาพสูง
2) ถุงลมนิรภัยตรงกลางโหลดที่มีความแข็งแกร่งคงที่สูงและความแข็งแกร่งแบบไดนามิกต่ำ ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ประสิทธิภาพที่สมบูรณ์แบบในการเปลี่ยนแปลงแอมพลิจูด
3) การสลับพลังงานคลาส D ที่มีประสิทธิภาพสูง กระแสไฟสูงสุด 3-sigma การใช้พลังงานต่ำ และการบิดเบือนฮาร์มอนิกน้อยที่สุด
4) การวินิจฉัยตนเองอย่างรวดเร็วพร้อมระบบล็อคนิรภัย ความน่าเชื่อถือด้านความปลอดภัยสูง
5) อุปกรณ์แยกการกระแทกด้วยถุงลมนิรภัยสำหรับแพลตฟอร์มการสั่นสะเทือนโดยไม่จำเป็นต้องมีฐานเพิ่มเติม การทำซ้ำคลื่นการสั่นสะเทือนที่สมบูรณ์แบบและการลดการส่งผ่านการสั่นสะเทือน
6) แพลตฟอร์มขยายแนวนอนและแนวตั้งสำหรับการใช้งานที่แตกต่างกัน
7) การทำงานของตัวควบคุมอย่างง่าย
บริการลูกค้า
พรีเซลล์:
ในระหว่างการขาย:
หลังการขาย:

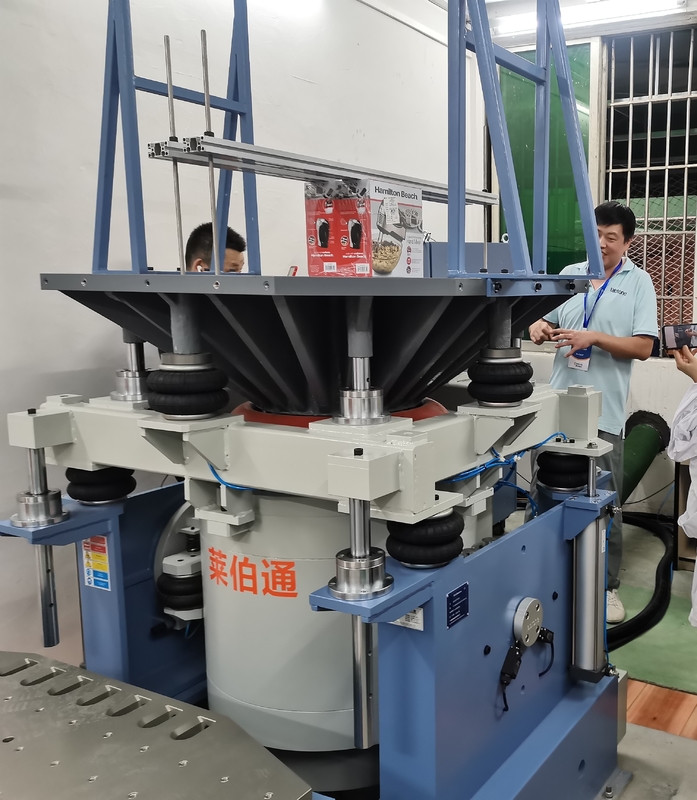

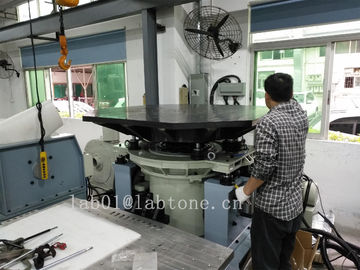

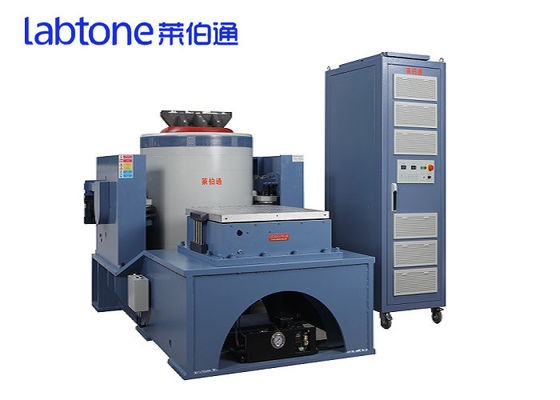

รูปภาพระบบทดสอบการสั่นสะเทือนแบบสุ่ม:
