รายละเอียดสินค้า:
|
| แรงไซน์: | 2400kg.f(24kN) | แรงสุ่ม: | 2200kg.f(22kN) |
|---|---|---|---|
| ช็อกฟรอซ: | 4400kg.f(44kN) | การกำจัด: | 51 มม. |
| ความเร่งสูงสุด: | 100 กรัม | เพย์โหลด: | 400 กิโลกรัม |
| ความเร็วสูงสุด: | 2.0 m/s | ชื่อ: | ระบบสั่นสะเทือนด้วยไฟฟ้า 22kN ตรงกับ IEC60068-2-27:2008 |
| เน้น: | ระบบทดสอบการสั่นสะเทือนพร้อม Shaker,ระบบทดสอบการสั่นสะเทือนพร้อมพัดลมระบายความร้อน,ระบบทดสอบการสั่นสะเทือนสำหรับ IEC60068-2-27 |
||
ระบบทดสอบการสั่นสะเทือนประกอบด้วยส่วนประกอบหลักสี่ส่วน (แสดงในรูป A-1):
| รายการ | การกำหนดค่า | จำนวน |
| 1) | เครื่องสั่น | |
| เครื่องสั่น A20S34 (รวมตัวควบคุมการจัดตำแหน่งด้วยลม) | 1 ชุด | |
| พัดลม B752S (รวมตัวเก็บเสียงและท่อ) | 1 ชุด | |
| Head Expander VT80CM | 1 ชุด | |
| โต๊ะเลื่อนแนวนอน HG80M | 1 ชุด | |
| 2) | เครื่องขยายเสียง | |
| เครื่องขยายเสียง LA20K (รวมแหล่งจ่ายไฟภาคสนาม) | 1 ชุด | |
| 3) |
ตัวควบคุมการสั่นสะเทือน-Vcs-02 (รวมฮาร์ดแวร์และซอฟต์แวร์โปรแกรมฟังก์ชันควบคุม CDS |
|
| เครื่องวัดความเร่ง (รวมสายเคเบิล BNC-M5 แบบ low noise ยาว 7 ม.) | 2 ชุด | |
| คอมพิวเตอร์(รวมคีย์บอร์ด เมาส์ และจอภาพ) | 0 ชุด | |
| 4) |
เอกสาร คู่มือการใช้งาน รายการบรรจุภัณฑ์ |
1 ชุด |
| 5) | Accessories | |
| เครื่องมือบำรุงรักษา | 1 ชุด | |
| อะไหล่มาตรฐาน | 1 ชุด |
| ข้อมูลจำเพาะของเครื่องสั่น | |
| Peak Sine (Pk) | 2400Kg.f peak (24KN) |
| Random (RMS) | 2200Kg.f rms (22KN) @ISO5344 |
| Shock (Pk) | 4400Kg.f peak (44KN) @6ms |
| ความถี่ที่ใช้งานได้ | DC～3000Hz |
| การกระจัดสูงสุด (p-p) | 51mm (2inch) |
| ความเร็วสูงสุด | 2m/s |
| ความเร่งสูงสุด | Sine:100g (980 m/s2)；Random: 60g (588 m/s2) |
| รองรับน้ำหนักแนวตั้ง | 400 kg |
|
การระงับตัวถังตามธรรมชาติ ความถี่ (แกนแรงขับ) |
น้อยกว่า 2.5 Hz |
| เส้นผ่านศูนย์กลางของอาร์เมเจอร์ | Ф340 mm |
| น้ำหนักอาร์เมเจอร์ | ประมาณ 24kg |
|
ความถี่เรโซแนนซ์พื้นฐาน ความถี่ (โต๊ะเปล่า) |
2,600 Hz (nom.) +/- 5% |
|
จุดยึดโหลด จุด (มาตรฐาน) |
21 สแตนเลสสตีล M10 Inserts |
| ความหนาแน่นฟลักซ์จรจัด | ＜10gauss |
| แรงบางส่วนที่อนุญาต | 500.N.M |
| ขนาดเครื่องสั่น | 1190mmL×860mmD×1060mmH |
| ข้อมูลจำเพาะของเครื่องขยายเสียงLA20K | |
| กำลังขับพิกัด | 22KVA |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | มากกว่า 65 dB |
| ประสิทธิภาพของเครื่องขยายเสียง | มากกว่า 90% |
| ขนาดโดยรวมของเครื่องขยายเสียง | 650mmL×920mmD×1780mmH |
1) ระบบกันสะเทือนที่แข็งแกร่งและการนำทางแบบเคลื่อนที่เชิงเส้น ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ฟังก์ชันการนำทางที่ดี เสถียรภาพสูง
2) ถุงลมนิรภัยตรงกลางโหลดที่มีความแข็งแกร่งคงที่สูงและความแข็งแกร่งแบบไดนามิกต่ำ ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ประสิทธิภาพที่สมบูรณ์แบบในการเปลี่ยนแปลงแอมพลิจูด
3) การสลับพลังงานคลาส D ประสิทธิภาพสูง กระแสไฟสูงสุด 3-sigma การใช้พลังงานต่ำ และการบิดเบือนฮาร์มอนิกขั้นต่ำ
4) การวินิจฉัยตนเองอย่างรวดเร็วพร้อมระบบล็อคนิรภัย ความน่าเชื่อถือด้านความปลอดภัยสูง
5) อุปกรณ์แยกการกระแทกด้วยถุงลมนิรภัยสำหรับแพลตฟอร์มการสั่นสะเทือนโดยไม่จำเป็นต้องมีฐานรากเพิ่มเติม การทำซ้ำคลื่นการสั่นสะเทือนที่สมบูรณ์แบบและการลดการส่งผ่านการสั่นสะเทือน
6) แพลตฟอร์มขยายแนวนอนและแนวตั้งสำหรับการใช้งานที่แตกต่างกัน
7) การทำงานของตัวควบคุมอย่างง่าย
บริการลูกค้า
ก่อนการขาย:
ระหว่างการขาย:
หลังการขาย:

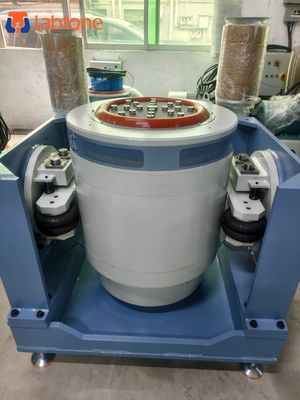

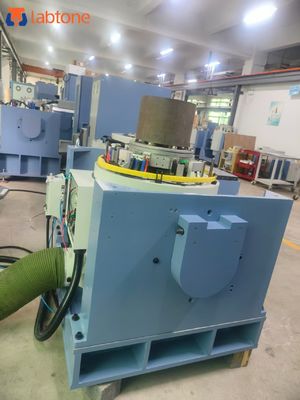

ภาพรายละเอียด:
