รายละเอียดสินค้า:
|
| Max. สูงสุด sine force แรงไซน์: | 6,000 กก.f (60kN) | น้ำหนักบรรทุกในแนวตั้ง: | 500 กิโลกรัม |
|---|---|---|---|
| สูงสุด การเร่งความเร็ว: | 100 กรัม | พาวเวอร์ซัพพลาย: | ไฟฟ้ากระแสสลับ 380V 50Hz |
| ขนาดเชคเกอร์: | 1680mmL×1180mmD×1350mmH | เส้นผ่านศูนย์กลางเกราะ: | Ф440 มม |
| เน้น: | อุปกรณ์ทดสอบการสั่นสะเทือน 60KN,เครื่องทดสอบการสั่นสะเทือนที่ได้รับการรับรอง ISO16750,ระบบการสั่นสะเทือนในห้องปฏิบัติการสำหรับยานยนต์ |
||
อุปกรณ์ทดสอบการสั่นสะเทือนในห้องปฏิบัติการ 60KN สำหรับชิ้นส่วนยานยนต์พลังงานใหม่ ISO16750
บทนำเกี่ยวกับอุปกรณ์ทดสอบการสั่นสะเทือน:
ระบบทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าซีรีส์ EV จำลองสภาพแวดล้อมการสั่นสะเทือนภายใต้สภาวะในห้องปฏิบัติการ และทดสอบความแข็งแรงของแรงกระแทก รวมถึงความน่าเชื่อถือของการใช้งานทดสอบการสั่นสะเทือนต่างๆ ในห้องปฏิบัติการ ด้วยความช่วยเหลือของระบบทดสอบการสั่นสะเทือน การจำลองการสร้างซ้ำของคลื่นไซน์ สุ่ม การค้นหาและพักพิงแบบเรโซแนนซ์ แรงกระแทกแบบคลาสสิก และแบบจำลองถนน ฯลฯ สามารถทำได้ ซึ่งจำเป็นสำหรับการประกันคุณภาพผลิตภัณฑ์ การวิจัยและพัฒนาผลิตภัณฑ์ใหม่
ระบบทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าซีรีส์ EV ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการในการทำงานเป็นเวลานาน การสั่นสะเทือนในแนวตั้งและแนวนอนสามารถทำได้โดยการติดตั้งฐานทนต่อการสั่นสะเทือน แพลตฟอร์มมาตรฐานติดตั้งอุปกรณ์แยกแรงกระแทกด้วยถุงลมนิรภัยประสิทธิภาพสูง เพื่อให้การสั่นสะเทือนที่ส่งไปยังอาคารสามารถลดลงได้ ไม่จำเป็นต้องมีรากฐานเพิ่มเติมในกรณีส่วนใหญ่
ชุดอุปกรณ์ทดสอบการสั่นสะเทือนที่สมบูรณ์ประกอบด้วยเครื่องเขย่า เครื่องขยายเสียง และระบบควบคุมการวัดการสั่นสะเทือน ตามมาตรฐานระดับชาติและนานาชาติที่เกี่ยวข้อง (เช่น: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS ฯลฯ) เพื่อให้การสนับสนุนทางเทคนิคสำหรับการสร้างการตรวจสอบคุณภาพผลิตภัณฑ์
อุปกรณ์ทดสอบการสั่นสะเทือน ข้อมูลจำเพาะ:
| ข้อมูลจำเพาะของเครื่องเขย่า A50T44 | |
| Peak Sine (Pk) | 6000Kg.f peak (60KN) |
| Random (RMS) | 6000Kg.f r.ms (60KN) @ISO5344 |
| Shock (Pk) | 12000Kg.f peak (120KN) @6ms |
| Usable Frequency | 1～2700Hz |
| Maximum Displacement (p-p) | 76mm (3inch) intermittence,64mm (2.5 inch) continuous |
| Max. velocity | 2.0m/s |
| Max. acceleration | 100G (980 m/s2) |
| Vertical Load Support | 500 kg (2000kg เป็นตัวเลือก) |
|
Body Suspension Natural Frequency (Thrust Axis) |
น้อยกว่า 2.5 Hz |
| Armature Diameter | Ф440 mm |
| Armature Weight | 60kg |
|
Fundamental Resonance Frequency (Bare table) |
2,100 Hz (nom.) +/- 5% |
|
Load Attachment Points (Standard) |
16 stainless steel M10 Inserts |
| Stray Flux Density | ＜10gauss |
| Shaker dimensions | 1680mmL×1180mmD×1350mmH |
| Weight of Shaker | About 4700Kg |
รุ่นอื่นๆ: EV203-EV260
| รุ่น | EV203 | EV206 | EV210 | EV220 | EV232 | EV240 | EV250 | EV260 |
| ช่วงความถี่(Hz) | 1－2500 | 1-3000 | 1-3000 | 1-3000 | 1-3000 | 2-2500 | 1-2500 | 1-2700 |
| Max.Force(kg.f) | 300(2.94) | 600(5.88) | 1000(9.8) | 2200(21.56) | 3200(31.36) | 4000(39.2) | 5000(49) | 6000(58.8) |
| Max.Displacement (mmp-p) |
40 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 |
| Max.Acceleration(G) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Max.Velocity (cm/s) | 180 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Max.Load(kg) | 120 | 200 | 200 | 300 | 500 | 500 | 800 | 1000 |
| รุ่น Vibrator | VG300/40 | VG600/50 | VG1000/50 | VG2200/50 | VG3200/50 | VG4000/50 | VG5000/50 | VG6000/50 |
| Armature Weight(kg) | 3 | 6 | 10 | 22 | 32 | 40 | 50 | 50 |
| Armature Dia.(mm) | ￠150 | ￠200 | ￠240 | ￠320 | ￠400 | ￠440 | ￠445 | ￠445 |
อุปกรณ์ทดสอบการสั่นสะเทือน เป็นไปตามมาตรฐาน:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS ฯลฯ
อุตสาหกรรมที่เกี่ยวข้องของอุปกรณ์ทดสอบการสั่นสะเทือน:
อุปกรณ์อิเล็กทรอนิกส์ยานยนต์, ชุดประกอบมาตรวัด, แบตเตอรี่ยานยนต์, อุปกรณ์ไฟฟ้าในรถยนต์, มอเตอร์ยานยนต์, แบตเตอรี่ไดอิเล็กทริกที่ละลายน้ำได้, วาล์วนิรภัย, คอมเพรสเซอร์เครื่องปรับอากาศอัตโนมัติ ฯลฯ
คุณสมบัติของอุปกรณ์ทดสอบการสั่นสะเทือน:
| บริการก่อนการขาย |
| คำแนะนำทางเทคนิค: วิธีการทดสอบ การวางแผนห้องปฏิบัติการ และคำแนะนำ |
| การเลือกอุปกรณ์: แผนการเลือกประเภท,คำถามที่พบบ่อย |
| แผนการทดสอบผลิตภัณฑ์ |
| บริการขาย |
| การสื่อสารกับลูกค้า การสื่อสารความคืบหน้า |
| ก่อนการติดตั้ง เราจะให้คำแนะนำในการเตรียมการ การดีบักอุปกรณ์ การทดสอบอุปกรณ์ |
| ร่วมมือกับการวัดหากต้องการ การตรวจสอบของบุคคลที่สาม |
| บริการหลังการขาย |
| ระยะเวลาประกันคุณภาพสำหรับ หนึ่งปี การบำรุงรักษาตลอดอายุการใช้งาน. |
| คำแนะนำทางเทคนิค |
| ตอบกลับภายใน 2 ชั่วโมงหลังจากได้รับโทรศัพท์ |
| ยอมรับ OEM, บริการออกแบบ,ป้ายผู้ซื้อ |

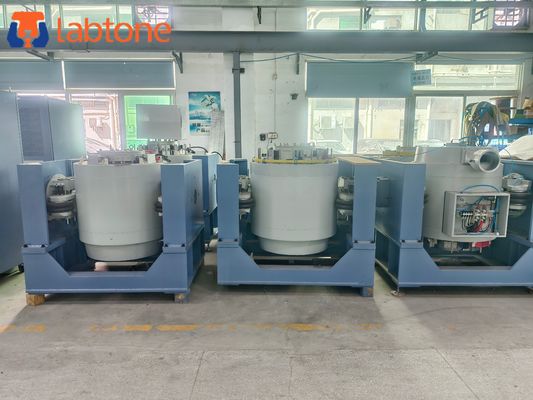

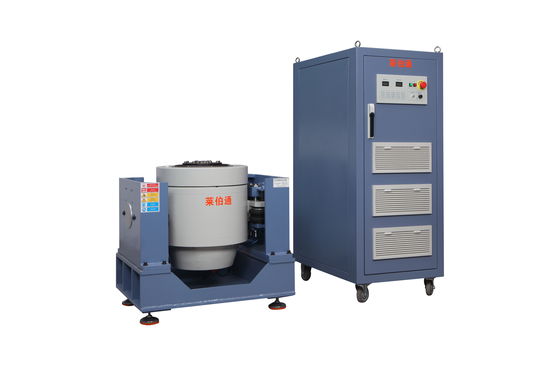

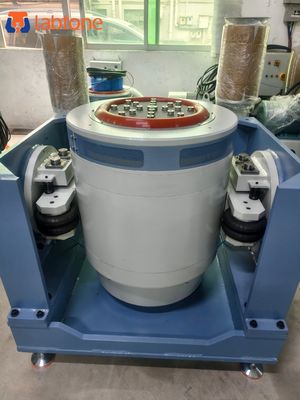

รูปภาพโดยละเอียด:
