รายละเอียดสินค้า:
|
| ชื่อสินค้า: | อุปกรณ์ทดสอบการกระแทก | Max. สูงสุด specimen weight น้ำหนักของชิ้นงานทดสอบ: | 200 กก. |
|---|---|---|---|
| สูงสุด การเร่งความเร็ว: | ฮาล์ฟไซน์: 500G | มิติของเครื่องจักร: | 150*130*260 (ซม.) |
| ตู้คอนโทรล ขนาด: | ก55*ล50*ส80 (ซม.) | น้ำหนักเครื่องจักร: | 4200 (กก.) |
| ขนาดตาราง: | 100*100(ซม.) | ||
| เน้น: | ระบบทดสอบแรงกระแทก 4200KG,เครื่องทดสอบแรงกระแทกสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค,อุปกรณ์ทดสอบแรงกระแทกด้วยอากาศอัด |
||

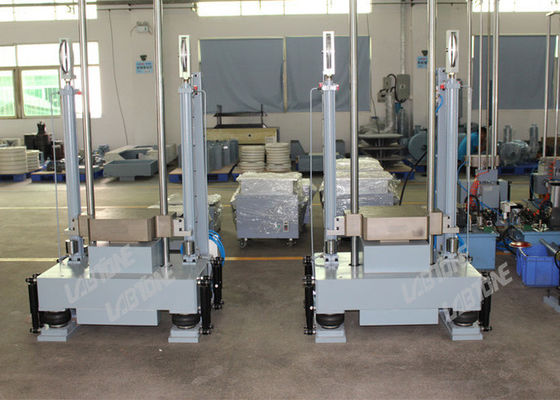

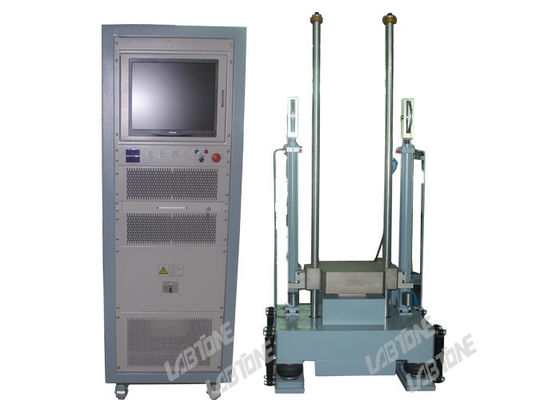

ระบบทดสอบแรงกระแทก 4200KG สำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค พร้อมอากาศอัด 0.5-0.8MPa
คำอธิบาย
ระบบทดสอบแรงกระแทกมาตรฐานเป็นรุ่นที่ได้รับความนิยมมากที่สุดสำหรับการทดสอบส่วนประกอบและระบบขนาดเล็กถึงขนาดกลาง โปรแกรมเมอร์ช่วยให้ผู้ปฏิบัติงานสามารถดำเนินการคลื่นพัลส์แรงกระแทกสองแบบที่ใช้กันทั่วไปสำหรับการทดสอบความเปราะบาง—พัลส์แรงกระแทกแบบครึ่งไซน์ระยะสั้นและแบบคางหมูระยะยาว การผสมผสานระหว่างขนาดโต๊ะ ความสามารถในการบรรทุก และคุณภาพพัลส์ ทำให้เครื่องทดสอบแรงกระแทกนี้เป็นตัวเลือกที่ต้องการสำหรับหลายๆ แอปพลิเคชัน
ข้อมูลจำเพาะ
| รุ่น | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | |
| ขนาดโต๊ะ (ซม.) | 40*40 | 50*60 | 70*80 | 100*100 | 120*120 | 150*150 | 200*200 | |
| น้ำหนักชิ้นงานสูงสุด (กก.) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | |
| การเร่งความเร็วสูงสุด (G) | ครึ่งไซน์ | 600 | 600 | 600 | 500 | 500 | 300 | 300 |
| คลื่นฟันเลื่อย | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| สี่เหลี่ยม | 150 | 150 | 150 | 150 | 100 | 100 | 100 | |
| ระยะเวลาพัลส์ (ms) | ครึ่งไซน์ | 40—0.2 | 40~1 | 40~1 | 30~2 | 20~3 | 20~3 | 20~3 |
| คลื่นฟันเลื่อย | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | |
| สี่เหลี่ยม | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | ||
| ขนาดเครื่อง (ซม.) | 120*110*245 | 130*140*260 | 130*120*260 | 150*130*260 | 200*160*300 | 230*180*310 | 250*220*310 | |
| ขนาดตู้ควบคุม (ซม.) | กว้าง 55*ลึก 50*สูง 80 | |||||||
| น้ำหนักเครื่อง (กก.) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 19500 | |
| ข้อกำหนดด้านสาธารณูปโภค | 3 เฟส AC380V 50/60Hz 0.5~0.8MPa | |||||||
| มาตรฐานที่สอดคล้อง | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL-STD-810F ISTA UL | |||||||
คุณสมบัติ
แอปพลิเคชันของการทดสอบแรงกระแทก:
คำถามที่พบบ่อย:
คุณติดฮาร์ดแวร์ที่คุณกำลังทดสอบเข้ากับเครื่องเขย่าอย่างไร
โดยใช้อุปกรณ์ยึด โดยปกติจะเป็นอะลูมิเนียมหรือแมกนีเซียมเพื่อความเบาควบคู่ไปกับความแข็งแกร่ง สามารถหล่อขึ้นรูปหรือเครื่องจักรยึดขนาดเล็กจากสต็อกแข็ง อุปกรณ์ยึดส่วนใหญ่ถูกเชื่อม
คุณควบคุมเครื่องเขย่าอย่างไร
หากเรากำลังมองหาการสั่นพ้องในผลิตภัณฑ์ที่เรากำลังทดสอบ เราสั่งให้เครื่องเขย่าเขย่าผลิตภัณฑ์ด้วยความถี่เดียวในแต่ละครั้ง แต่เพื่อเปลี่ยนความถี่ในการทดสอบนั้น เพื่อกวาดมันในช่วงความถี่หนึ่งๆ แต่ในความเป็นจริงมากขึ้น เราสั่งให้เครื่องเขย่าสั่นแบบสุ่มและกระตุ้นการสั่นพ้องทั้งหมดพร้อมกัน คำสั่งควบคุมจะเข้าสู่แป้นพิมพ์ของคอมพิวเตอร์ที่ตั้งโปรแกรมไว้เป็นพิเศษ
การสั่นพ้องเหล่านั้นคืออะไร พวกมันแย่ไหม
คุณเคยสังเกตเห็นพวงมาลัยเคลื่อนที่ด้วยแอมพลิจูดการกระจัดที่ค่อนข้างใหญ่ ซึ่งใหญ่กว่าอินพุตไปยังคอลัมน์หรือไม่ การขยายนั้นเรียกว่าการสั่นพ้อง อาจจะทำให้คุณรำคาญ มีโอกาสเล็กน้อยที่ในอีกไม่กี่ปีข้างหน้า การกระแทกของคอลัมน์พวงมาลัยอาจทำให้เกิดความล้มเหลวจากการล้าจากการดัด เมื่อเราเขย่าเครื่องมือยานยนต์ เรือ หรือยานพาหนะทางบก เรากำลังมองหา ตัวอย่างเช่น ส่วนต่างๆ ของแผงวงจรพิมพ์ (PWB) ที่ตอบสนองด้วยการเคลื่อนไหวที่มากกว่าที่เราป้อนเข้าไป การงอนั้นอาจทำให้สายไฟ PWB เสียหาย อาจทำให้ส่วนประกอบที่แนบมาเสียหาย และจะทำให้การเชื่อมต่อแบบบัดกรีระหว่างส่วนประกอบและ PWB เสียหาย
บรรจุภัณฑ์
